Les disjoncteurs CARLING hydraulique-magnétique Type A
Les disjoncteurs CARLING hydraulique-magnétique Type A
Les disjoncteurs CARLING à déclenchement hydraulique-magnétique offrent une protection extrêmement précise, fiable et économique, parfaitement adaptée aux applications maritimes exigeantes. Contrairement aux disjoncteurs thermiques à bilame, ces modèles sont insensibles aux variations de température ambiante et garantissent un fonctionnement constant dans une plage de -40 à +85°C.
Le mécanisme de déclenchement de haute précision permet une coupure immédiate, même à très faible dépassement de courant. Grâce à leur conception robuste et leur performance stable, ces disjoncteurs sont un choix de référence pour les systèmes électriques en milieu marin.

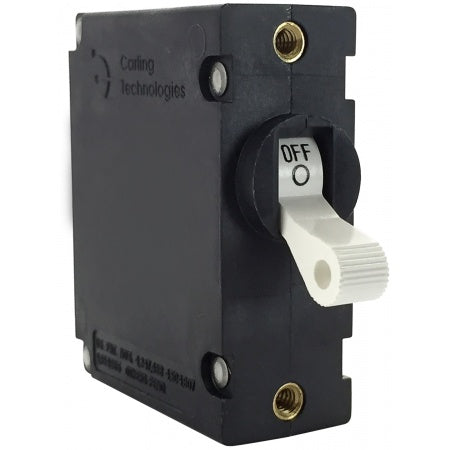

Le boîtier noir est équipé d’un levier blanc facile à manipuler. Ils sont conçus pour être montés sur panneaux à l’aide de vis filetées M3, avec des connexions filetées UNF d’environ 6 mm. Disponibles en plusieurs intensités nominales, ils répondent aux normes de sécurité les plus strictes (UL, CSA, TÜV).
Spécifications techniques des Les disjoncteurs CARLING à déclenchement hydraulique-magnétique
| Caractéristique | Valeur |
|---|---|
| Tension nominale | AC 125 / 250 V - DC 12 à 32 V |
| Déclenchement | Moyennement retardé |
| Plage d’intensité | 2,5 A à 50 A |
| Nombre de pôles | 1 pôle |
| Couleur | Boîtier noir, levier blanc |
| Montage | Par vis M3 |
| Connexions | Filetage UNF (≈ 6 mm) |

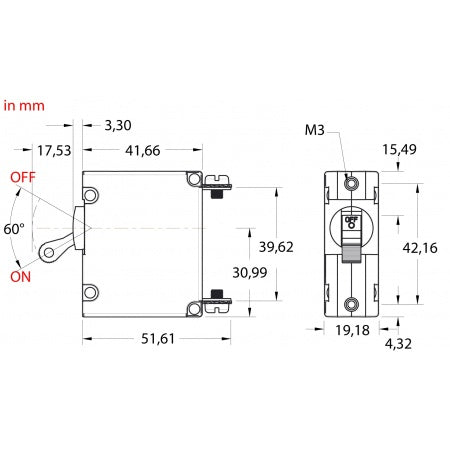

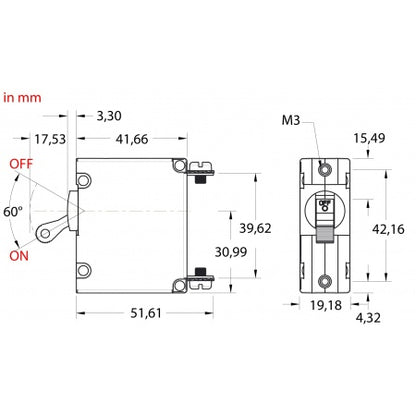

| Dimensions (hors connecteurs) | H 50,8 mm x L 19,2 mm x P 41,6 mm |
| Certifications | UL1077, UL508, UL1500, UL489A, CSA, TÜV EN 60934 |
Références des Les disjoncteurs CARLING à déclenchement hydraulique-magnétique
| Référence | Description | Intensité |
|---|---|---|
| CAA11002 | 1 pôle | 2,5 A |
| CAA11005 | 1 pôle | 5 A |
| CAA11008 | 1 pôle | 8 A |
| CAA11010 | 1 pôle | 10 A |
| CAA11020 | 1 pôle | 20 A |
| CAA11025 | 1 pôle | 25 A |
| CAA11050 | 1 pôle | 50 A |
