Rail courbé HBT 30 auto-vireur Selden
Rail courbé HBT 30 auto-vireur Selden
La rail courbé HBT 30 avec renvoi d’écoute sur l’étrave Selden s’intègre parfaitement au système de foc auto-vireur System 30 pour offrir une navigation plus simple, fluide et performante. Conçu pour les voiliers de 25 à 45 pieds, ce système permet un virement de bord automatique sans manipulation de l’écoute, rendant la navigation particulièrement confortable en équipage réduit ou en solitaire.
Le principe est simple et efficace. L’écoute de foc est reliée à un chariot mobile qui se déplace automatiquement sous le vent lors du virement. Il suffit de barrer le bateau face au vent pour que la voile se repositionne seule. Cette configuration réduit considérablement la charge de travail à bord tout en améliorant la sécurité et la fluidité des manœuvres.

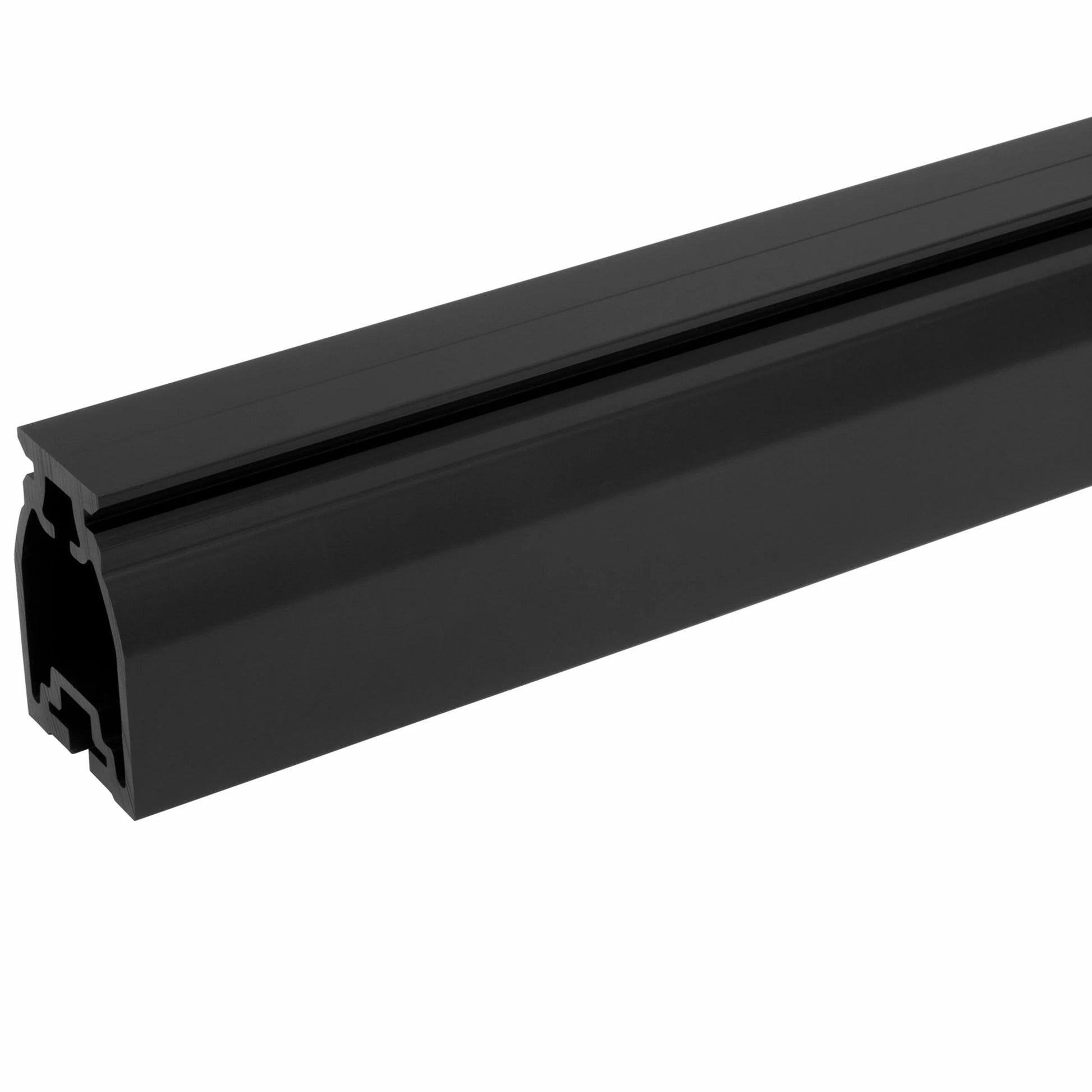

Le rail courbé High Beam garantit une répartition optimale des charges et une tension constante de l’écoute sur toute la course du chariot. Grâce à son rayon étudié, il assure un fonctionnement régulier et performant, tout en limitant les variations de tension.
Le système peut être installé en retrofit avec des rails standards disponibles sur stock, complétés par des supports latéraux, des fixations de pont et un chariot adapté.
Un point clé de ce système est l’intégration d’une rotule d’alignement qui permet d’orienter parfaitement le rail à 90 degrés par rapport aux efforts appliqués, assurant ainsi une efficacité maximale et une installation facilitée sur le pont ou le roof.
Deux configurations d’écoute sont possibles.

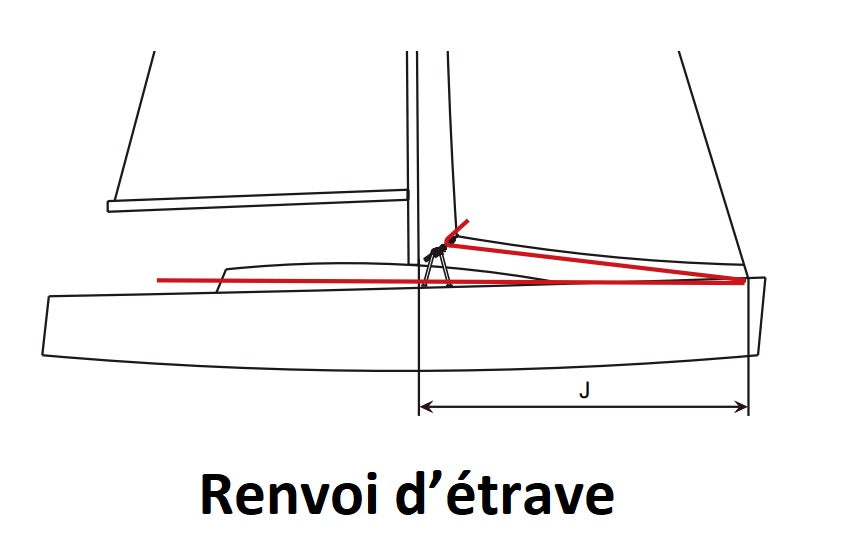

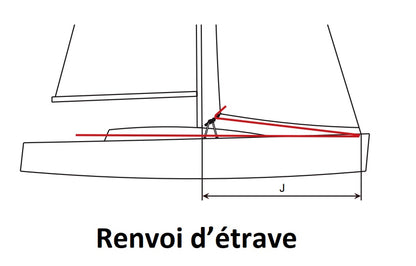

Sur le pont avant, solution la plus simple et la plus répandue, avec un renvoi vers l’étrave puis retour cockpit.
Ou via le mât, permettant de dégager totalement l’avant du bateau, avec un passage interne nécessitant un montage en 2:1 et des équipements spécifiques.
Ce rail avec renvoi d’écoute sur l’étrave est une solution idéale pour optimiser un système auto-vireur tout en conservant un pont dégagé et une ergonomie maximale.
Spécifications techniques du Rail courbé HBT 30 auto-vireur Selden.
| Référence pièce | Modèle | Type | Système | Application |
|---|---|---|---|---|
| HBT 30 courbé | Rail auto-vireur | Rail High Beam | System 30 | Voilier 25 à 45 pieds |
| Longueur | Rayon | Mesure J | Configuration écoute | Fonction |
|---|---|---|---|---|
| 1800 mm | 4000 mm | 3700 à 4700 mm | Sur pont avant | Renvoi via étrave |
| 2500 mm | 5000 mm | 4700 à 6000 mm | Sur pont avant | Renvoi via étrave |
Variantes disponibles du Rail courbé HBT 30 auto-vireur Selden
| Référence pièce | Longueur | Rayon | Compatibilité J |
|---|---|---|---|
| 443-011-41 | 1800 mm | 4000 mm | 3700 à 4700 mm |
| 443-011-42 | 2500 mm | 5000 mm | 4700 à 6000 mm |
Caractéristiques.
| Fonctionnalité | Description |
|---|---|
| Virement automatique | Aucun réglage d’écoute nécessaire |
| Réduction effort équipage | Idéal navigation solitaire |
| Rail High Beam | Haute rigidité et précision |
| Alignement rotule | Angle optimisé des charges |
