Echomax
Reflecteur Radar Actif Echomax Active XS
Reflecteur Radar Actif Echomax Active XS
Regular price
€1,329.95 EUR
Regular price
€1,796.95 EUR
Sale price
€1,329.95 EUR
Unit price
/
per
Tax included.
Shipping calculated at checkout.
Couldn't load pickup availability
L'ACTIVE XS d'ECHOMAP a été conçu pour réceptionner des signaux et les renvoyer de manière amplifiée. Un tel procédé augmente les chances d'être localisé et réduit donc les risques d'abordage en alertant les vaisseaux alentours.
L'ACTIVE XS d'ECHOMAP a été conçu pour réceptionner des signaux et les renvoyer de manière amplifiée. Un tel procédé augmente les chances d'être localisé et réduit donc les risques d'abordage en alertant les vaisseaux alentours. Précision de la position : Au mètre près. Livré sans support d'antenne. L'ACTIVE XS d'ECHOMAP est équipé sous sa partie inférieure d'un raccord NF à filetage femelle 1" x 14.
- Fréquence de fonctionnement :
- X-Band (9,30 - 9,50 GHz)
- S-band (2,9 - 3,1 GHz)

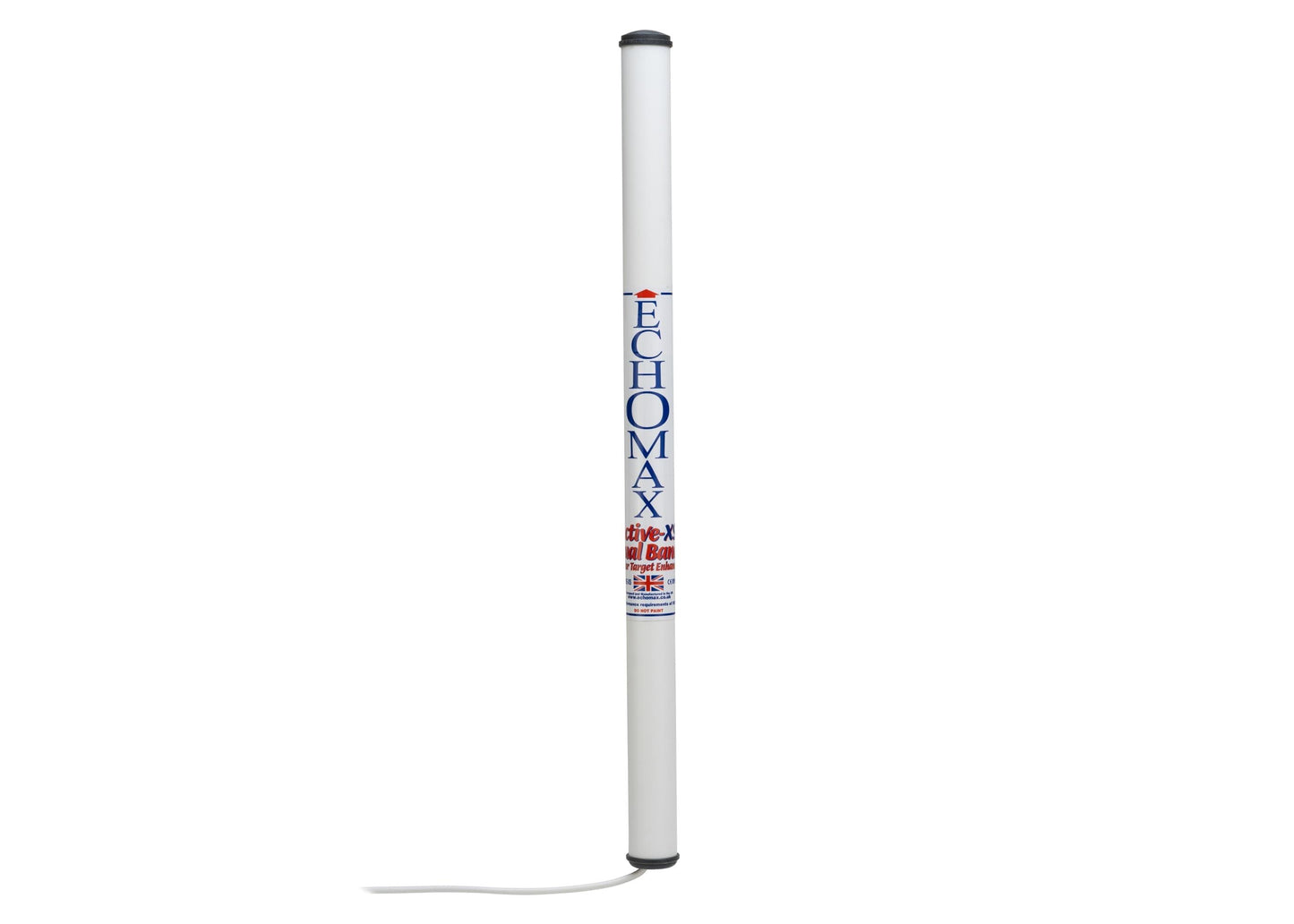

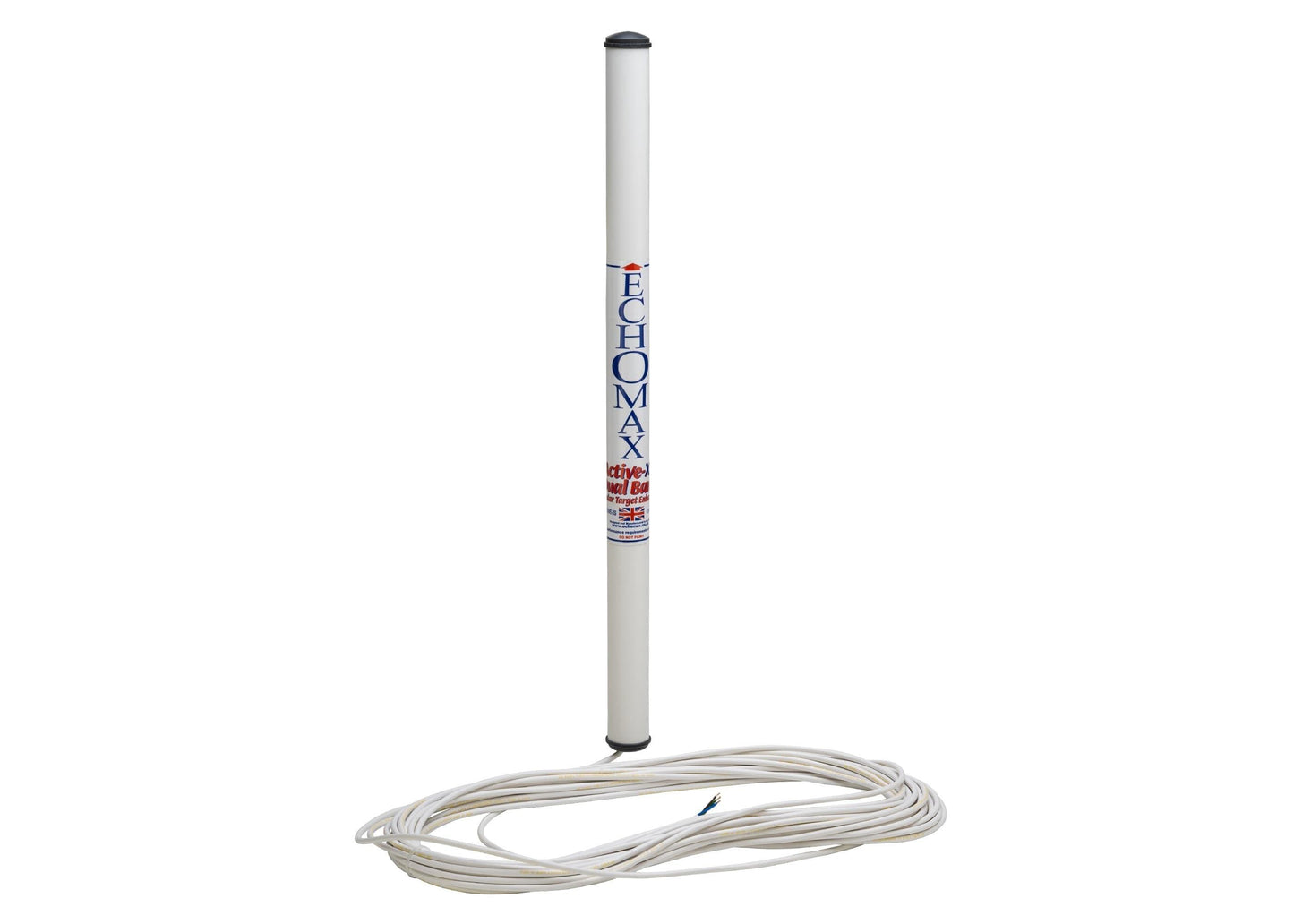

- Longueur de l'antenne : 685 mm
- Diamètre de l'antenne : 40,5/35 mm

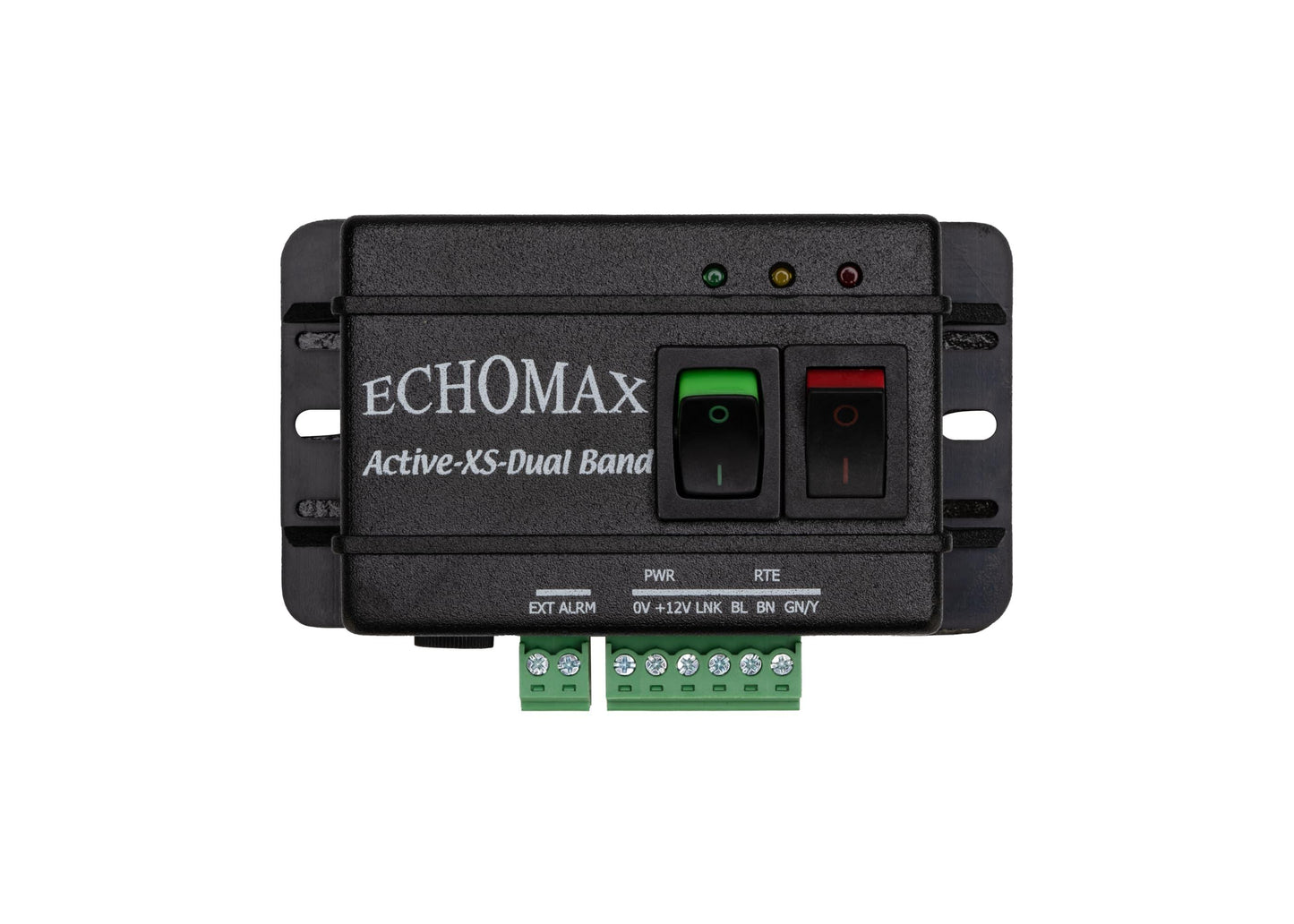

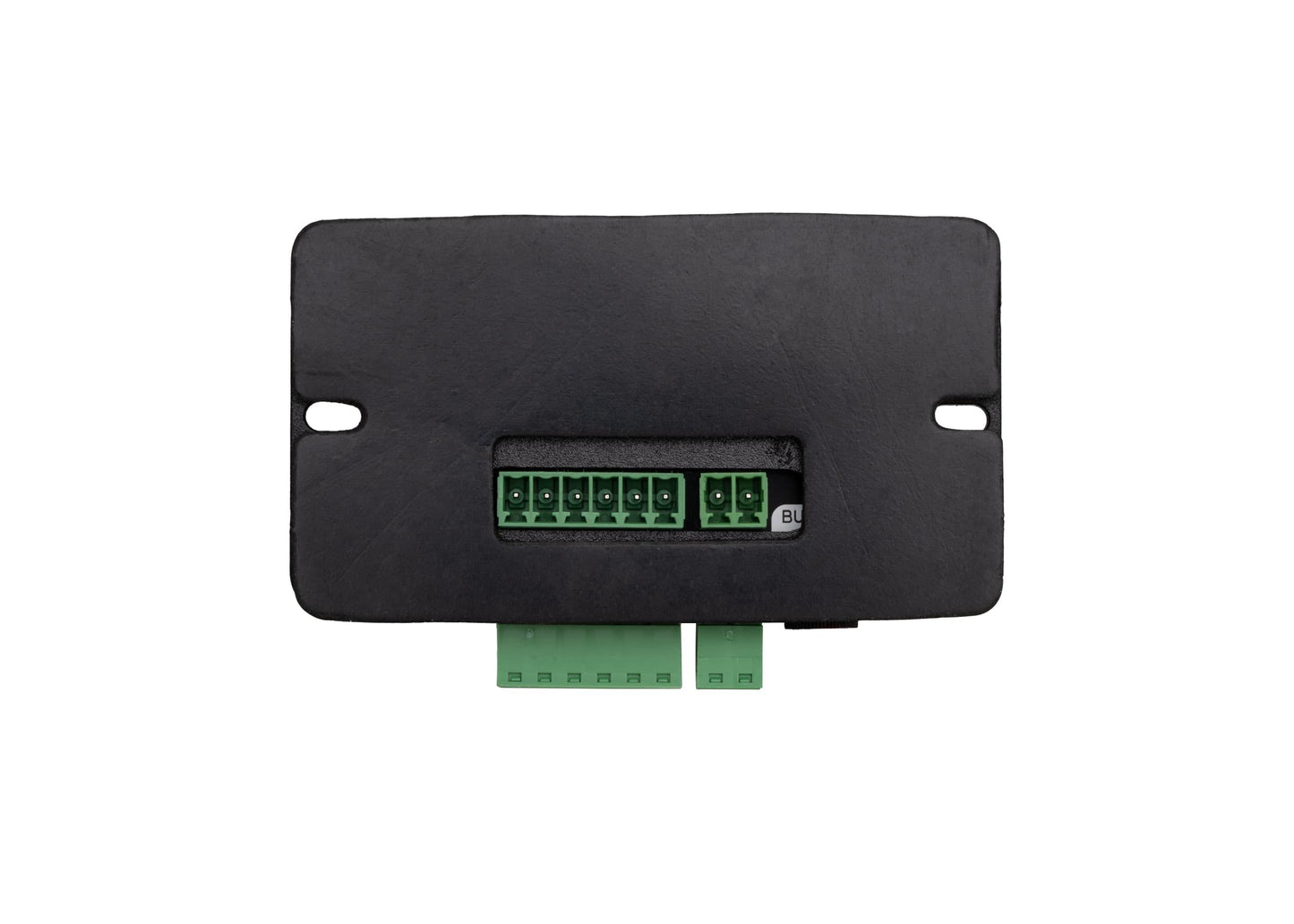

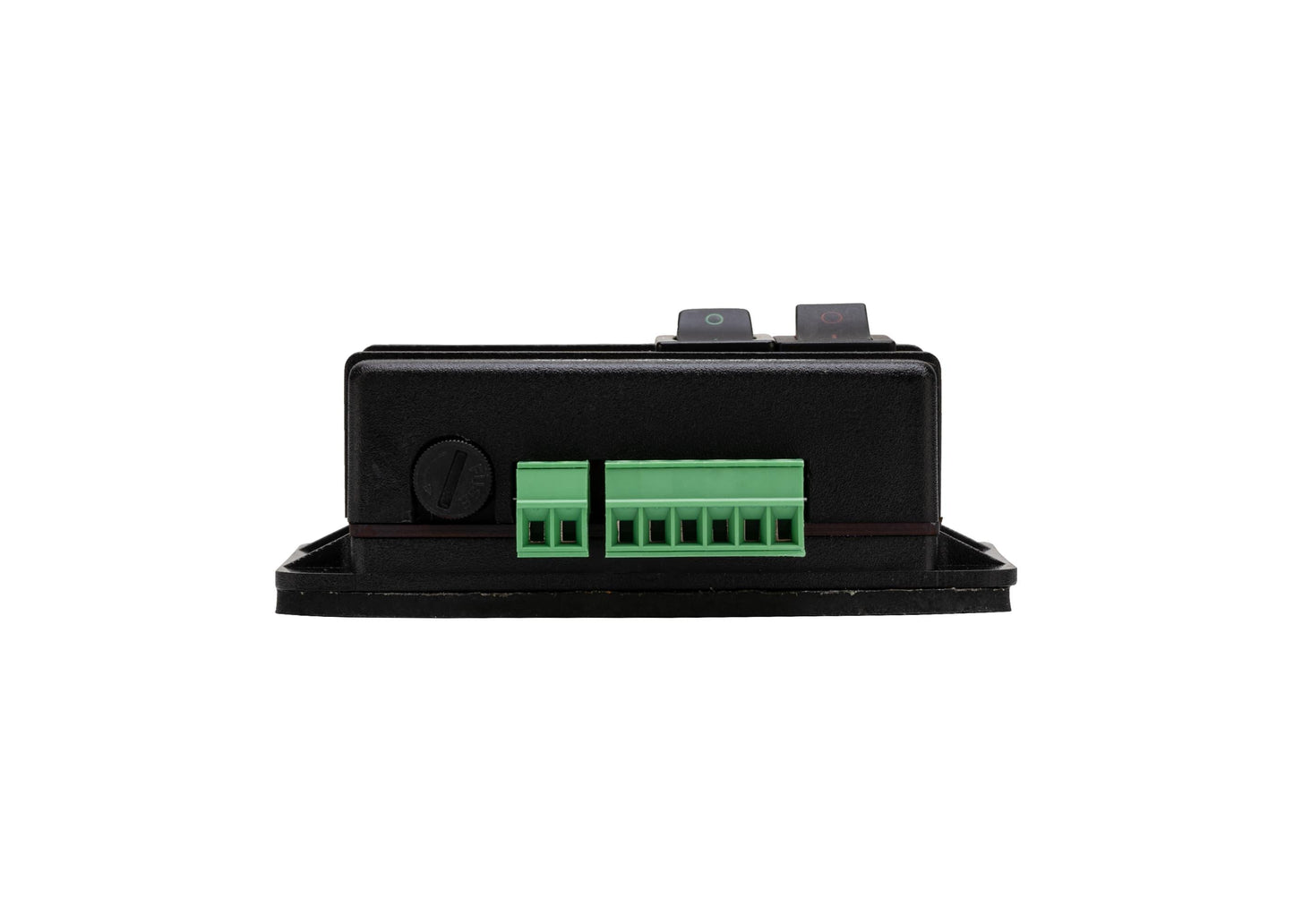

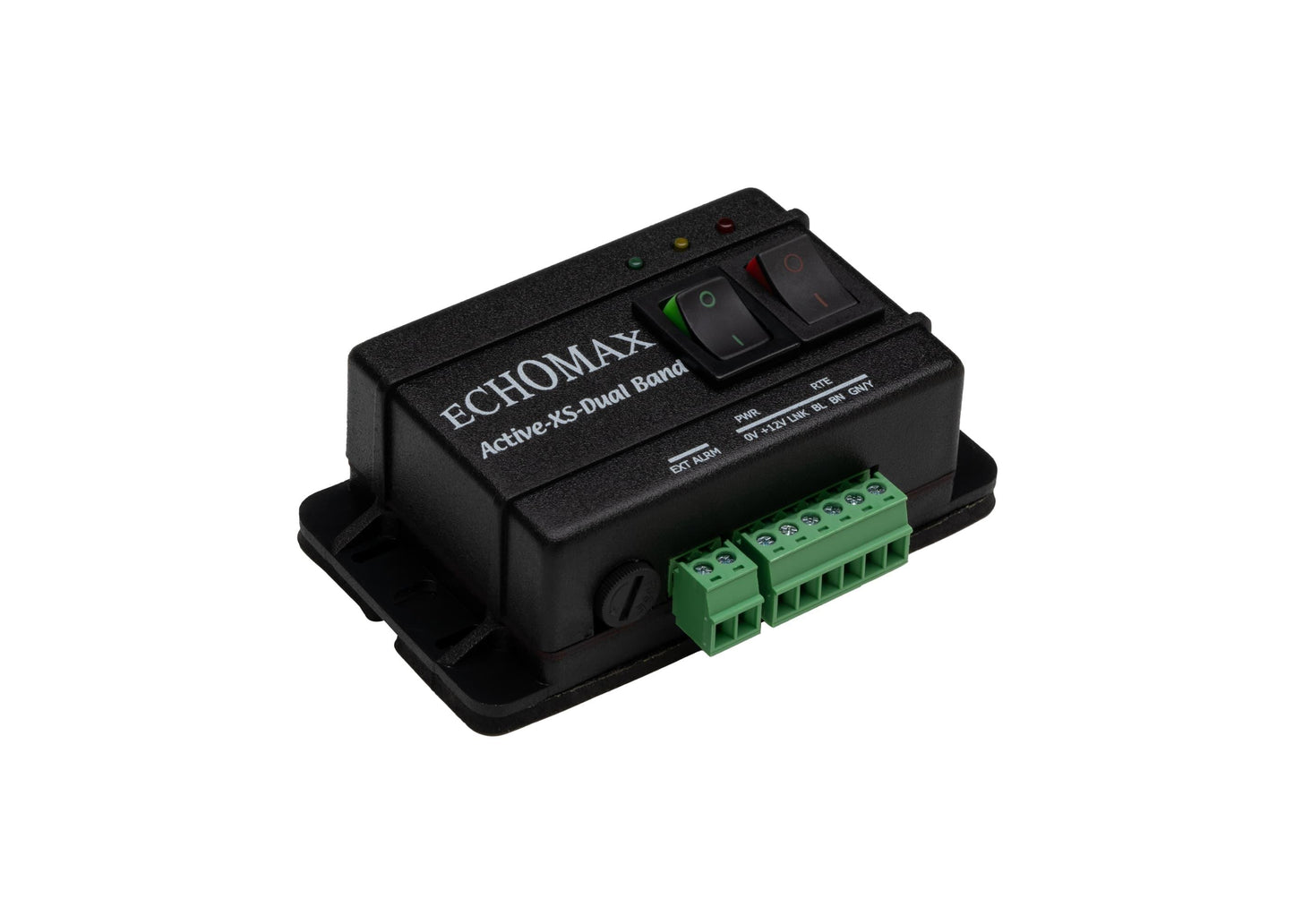

- Dimensions de l'unité de commande (LxlxP) : 92 x 51 x 38 mm
- Longueur de câble : 24 m
- Température opérationnelle : -20° C - +60° C
- 12 V

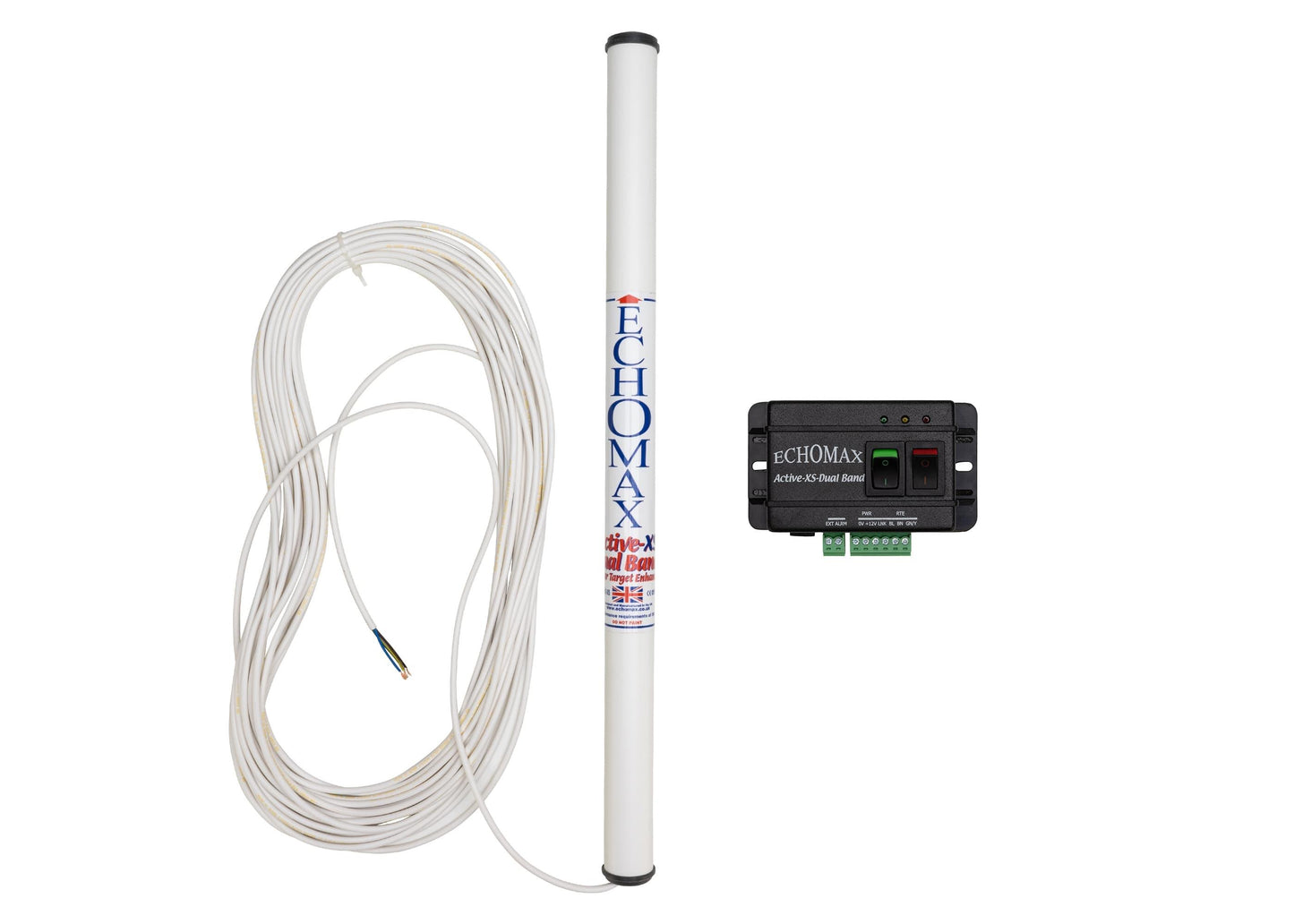

The Echomax Active-X Radar target enhancer is designed to respond to interrogating X band radar (9,3 - 9,5GHz) and S band radar (2,9 - 3,1 GHz) by receiving a transmitted pulse and amplifying the pulse and re-transmitting the pulse back to the radar at the same frequency with minimum delay. Complete with 24m cable for 12V DC. Stand by consumption < 23 mA.
Values X-Band (ISO Standard 7,5m²) | Values S-Band (ISO Standard 0,5m²) | |
0° angle | 111,36 m² SPL (Stated Performance Level) | 6,26 m² SPL |
+/- 10° angle | 78,96 m² SPL (Stated Performance Level) | 6,44 m² SPL |
+/- 20° angle | 20,80 m² SPL (Stated Performance Level) | 5,36 m² SPL |
Operating Frequency | X-Band (9.30 - 9.50 GHz)
S-Band (2,9 - 3,1 GHz) |
position accuracy | approx. 1 Meter |
Antenna cable | 24m, 2-core, 0,5 mm², weight 969g |
Mounting socket | 1" / 25,4mm 14NF inside thread |
measure control box | W92mm x H51mm x D38mm |
Currency | 12V DC, Polarity and overvoltage protected |
Standby consumption | < 23 mA |
consumption in work | X-Band Radar approx. 190 mA
S-Band Radar approx. 155 mA |
Art.-No. | type | H mm |
B mm |
weight g |
AM727
|
Active-XS-Band | 685 | 40,5 | 509 g *) |
AM927
|
hoisting version |
