Echomax

Reflecteur Radar Actif Echomax Active XS

Reflecteur Radar Actif Echomax Active XS

Prix habituel €1,329.95 EUR
Prix habituel €1,796.95 EUR Prix promotionnel €1,329.95 EUR
En vente À commander
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Modèle
L'ACTIVE XS d'ECHOMAP a été conçu pour réceptionner des signaux et les renvoyer de manière amplifiée. Un tel procédé augmente les chances d'être localisé et réduit donc les risques d'abordage en alertant les vaisseaux alentours.

L'ACTIVE XS d'ECHOMAP a été conçu pour réceptionner des signaux et les renvoyer de manière amplifiée. Un tel procédé augmente les chances d'être localisé et réduit donc les risques d'abordage en alertant les vaisseaux alentours. Précision de la position : Au mètre près. Livré sans support d'antenne. L'ACTIVE XS d'ECHOMAP est équipé sous sa partie inférieure d'un raccord NF à filetage femelle 1" x 14.
  • Fréquence de fonctionnement :
    • X-Band (9,30 - 9,50 GHz)
    • S-band (2,9 - 3,1 GHz)

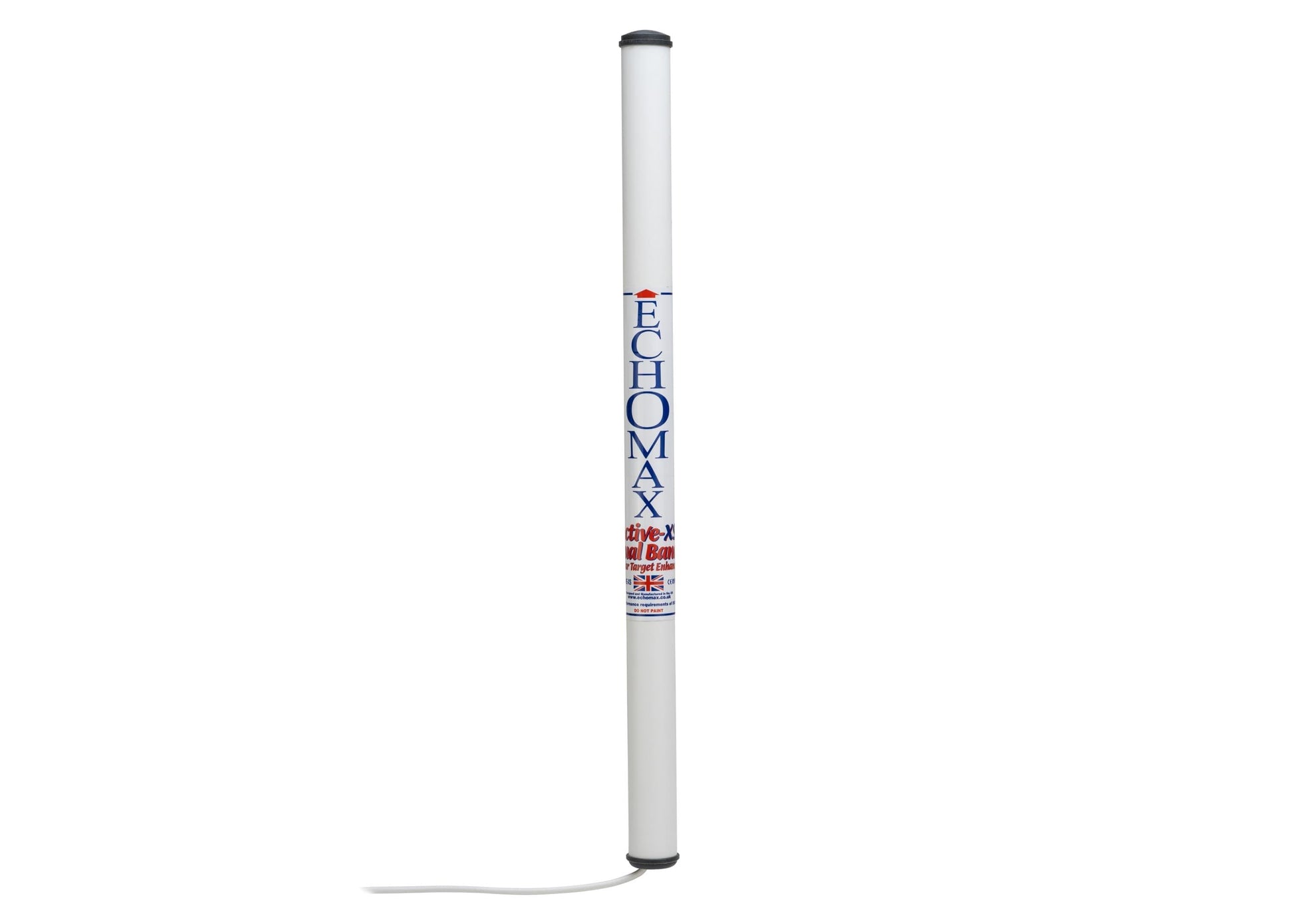

  • Longueur de l'antenne : 685 mm
  • Diamètre de l'antenne : 40,5/35 mm
  • Dimensions de l'unité de commande (LxlxP) : 92 x 51 x 38 mm
  • Longueur de câble : 24 m
  • Température opérationnelle : -20° C - +60° C
  • 12 V

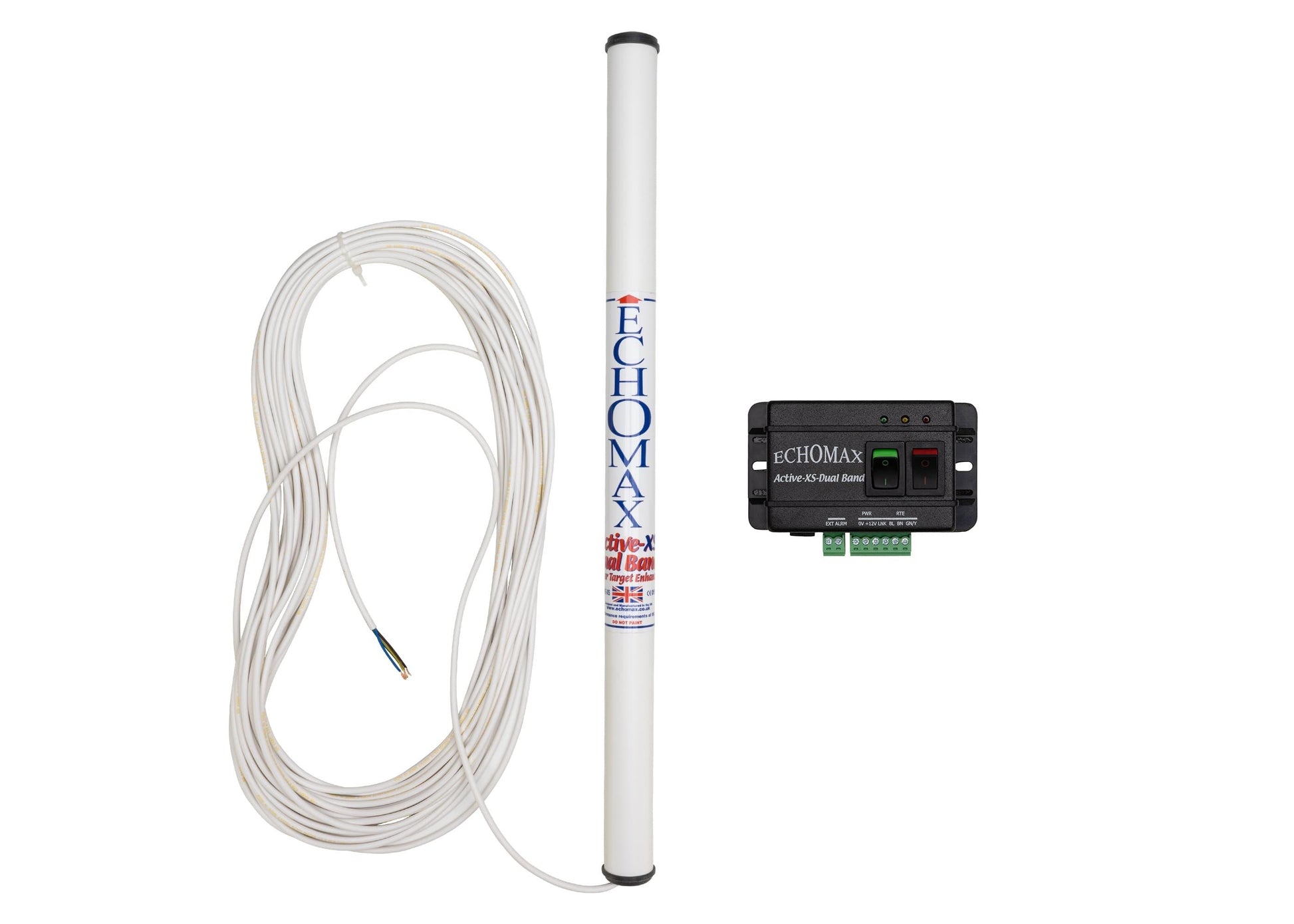

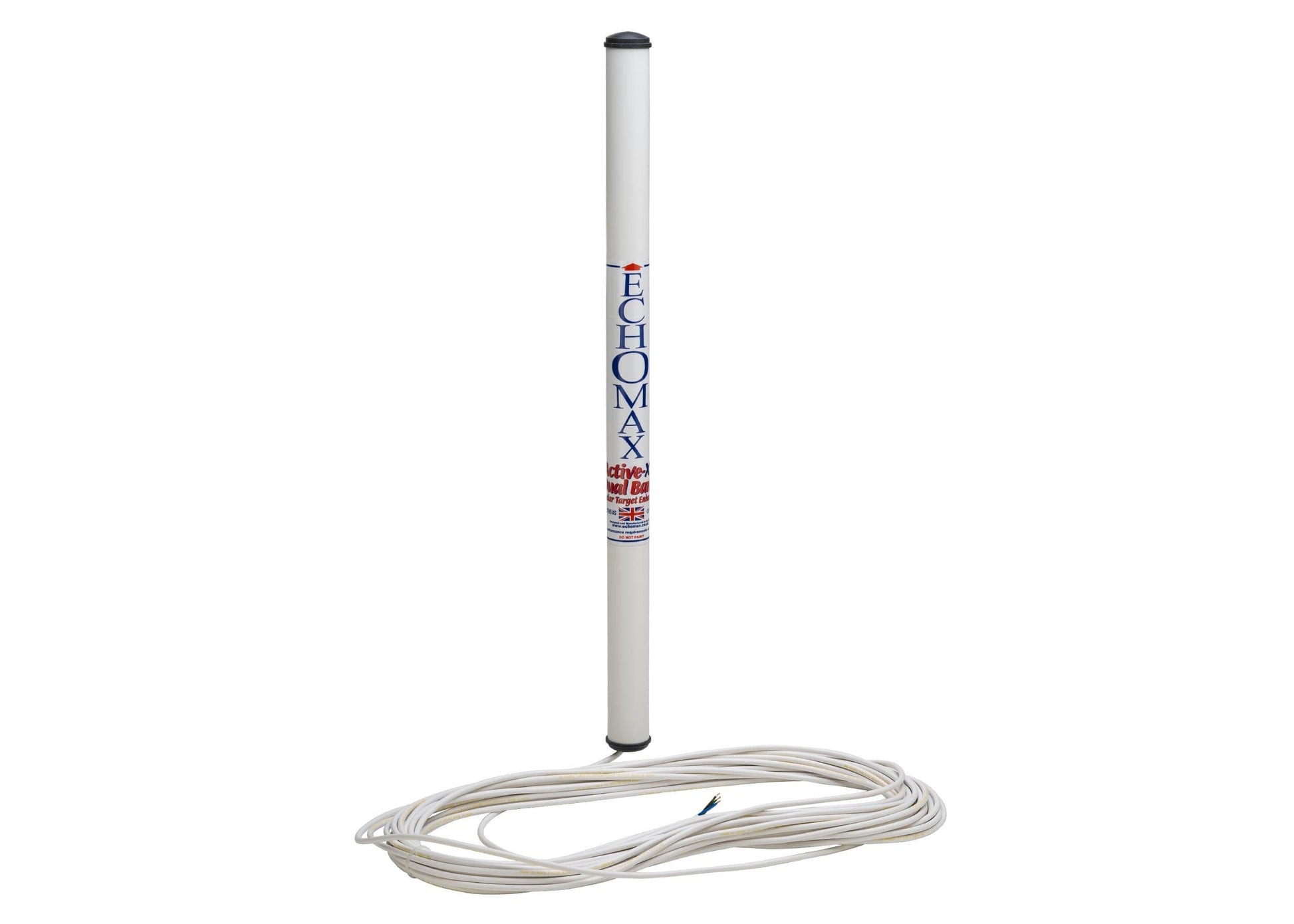

Inclus dans la livraison : Active XS - ECHOMAP, câble 2 fiches (24 m), unité de contrôle pour montage en surface.

The Echomax Active-X Radar target enhancer is designed to respond to interrogating X band radar (9,3 - 9,5GHz) and S band radar (2,9 - 3,1 GHz) by receiving a transmitted pulse and amplifying the pulse and re-transmitting the pulse back to the radar at the same frequency with minimum delay. Complete with 24m cable for 12V DC. Stand by consumption < 23 mA.

Values X-Band (ISO Standard 7,5m²) Values S-Band (ISO Standard 0,5m²)
0° angle 111,36 m² SPL (Stated Performance Level) 6,26 m² SPL
+/- 10° angle 78,96 m² SPL (Stated Performance Level) 6,44 m² SPL
+/- 20° angle 20,80 m² SPL (Stated Performance Level) 5,36 m² SPL

Operating Frequency X-Band (9.30 - 9.50 GHz)

S-Band (2,9 - 3,1 GHz)

position accuracy approx. 1 Meter

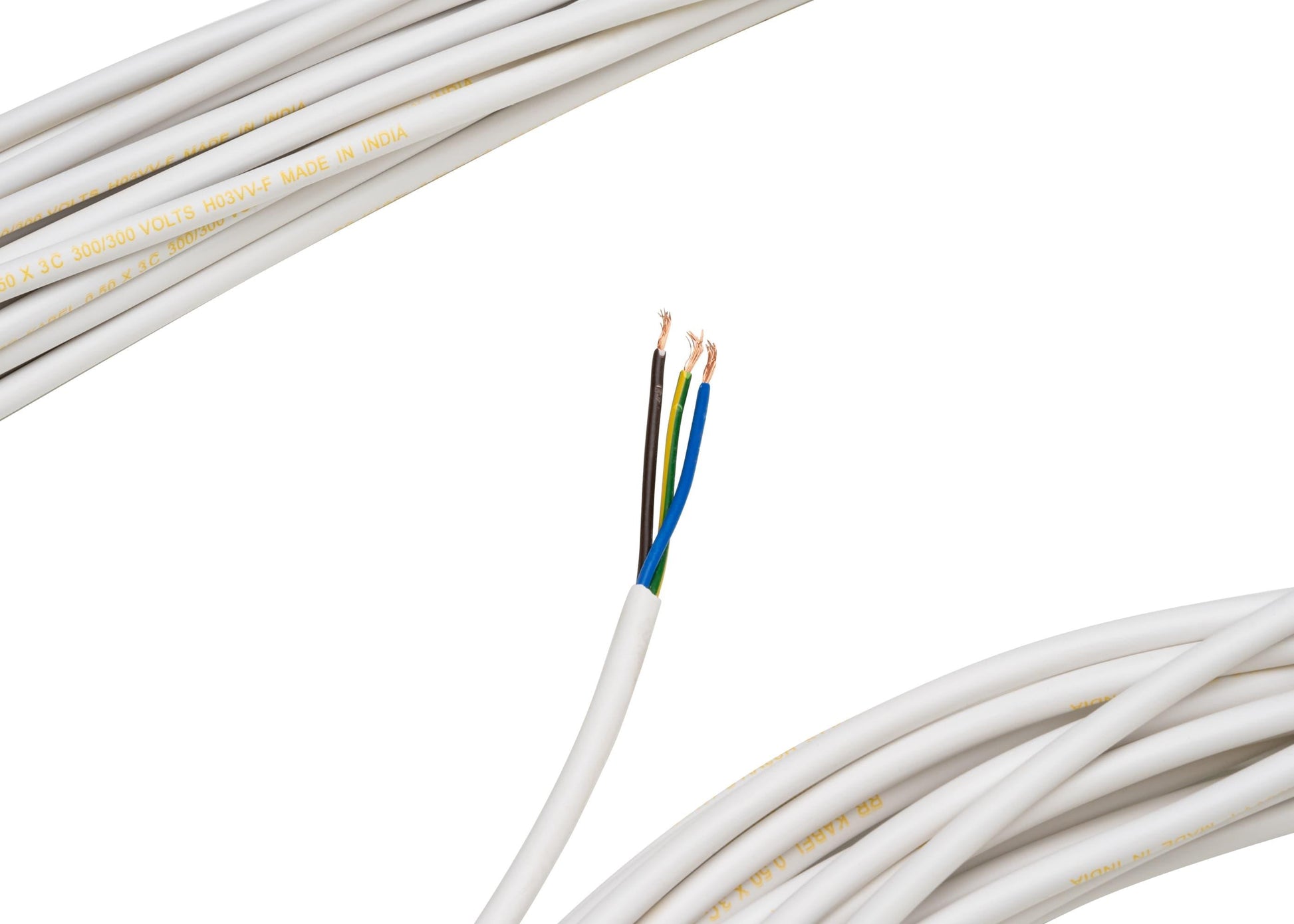

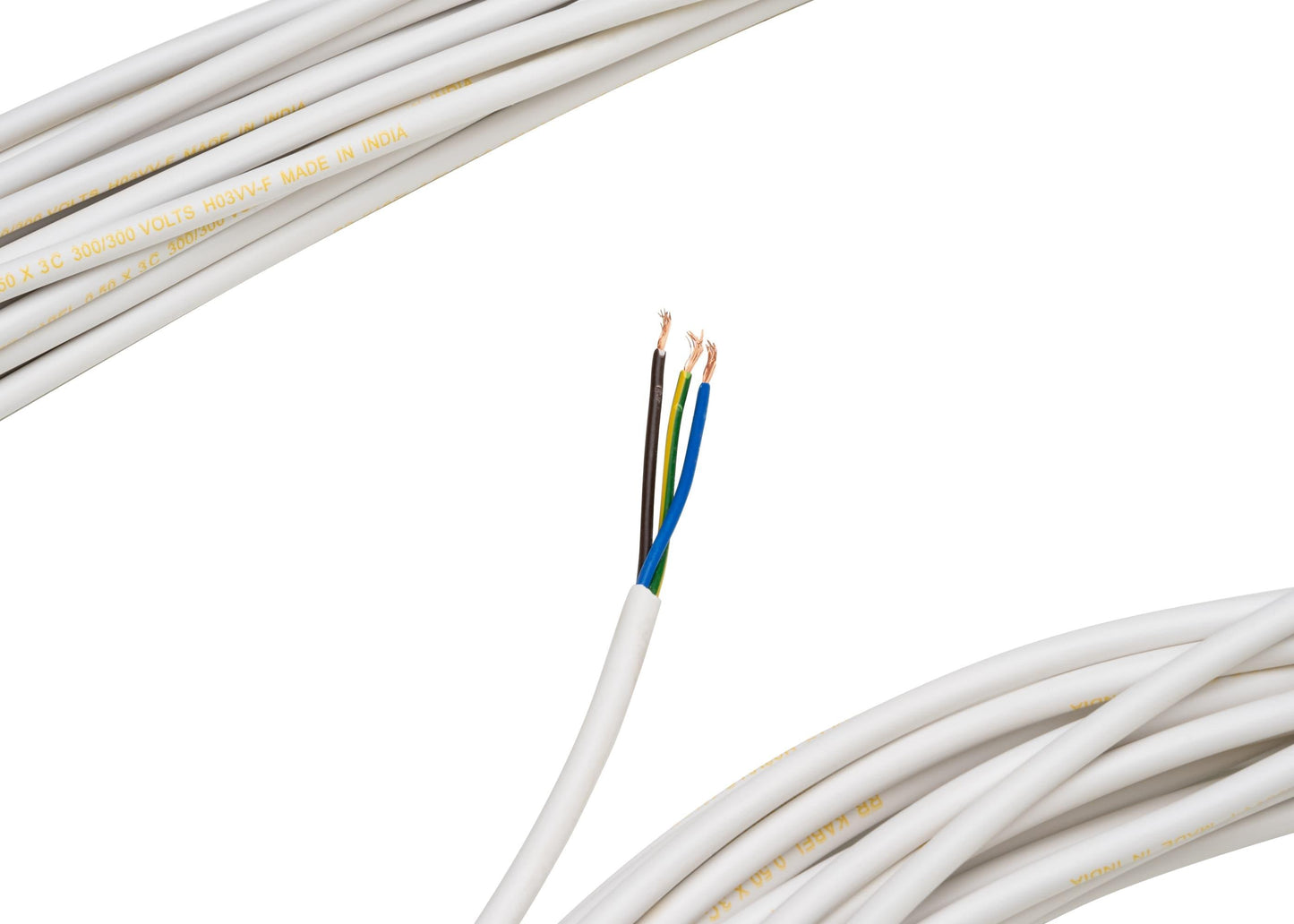

Antenna cable 24m, 2-core, 0,5 mm², weight 969g
Mounting socket 1" / 25,4mm 14NF inside thread

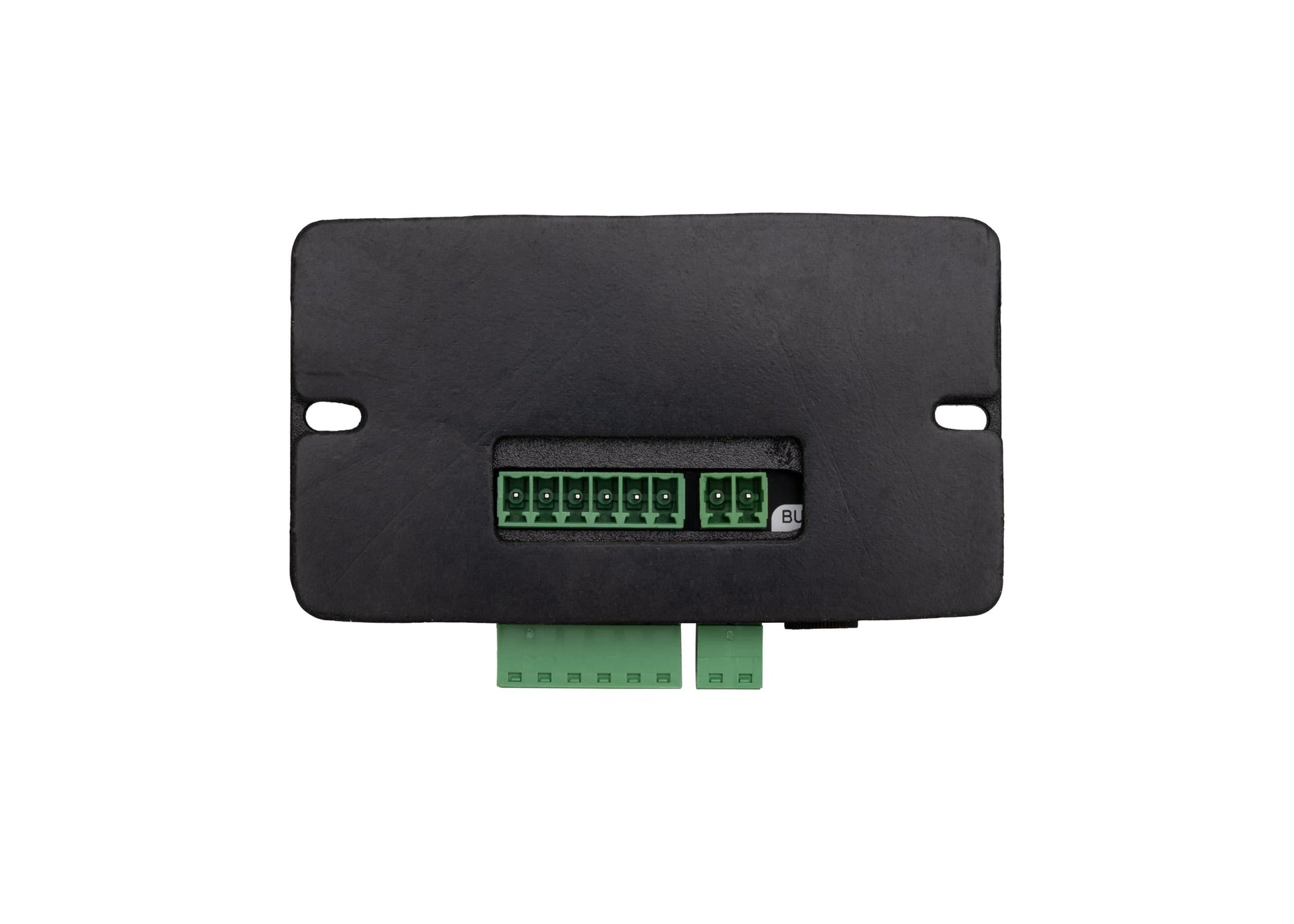

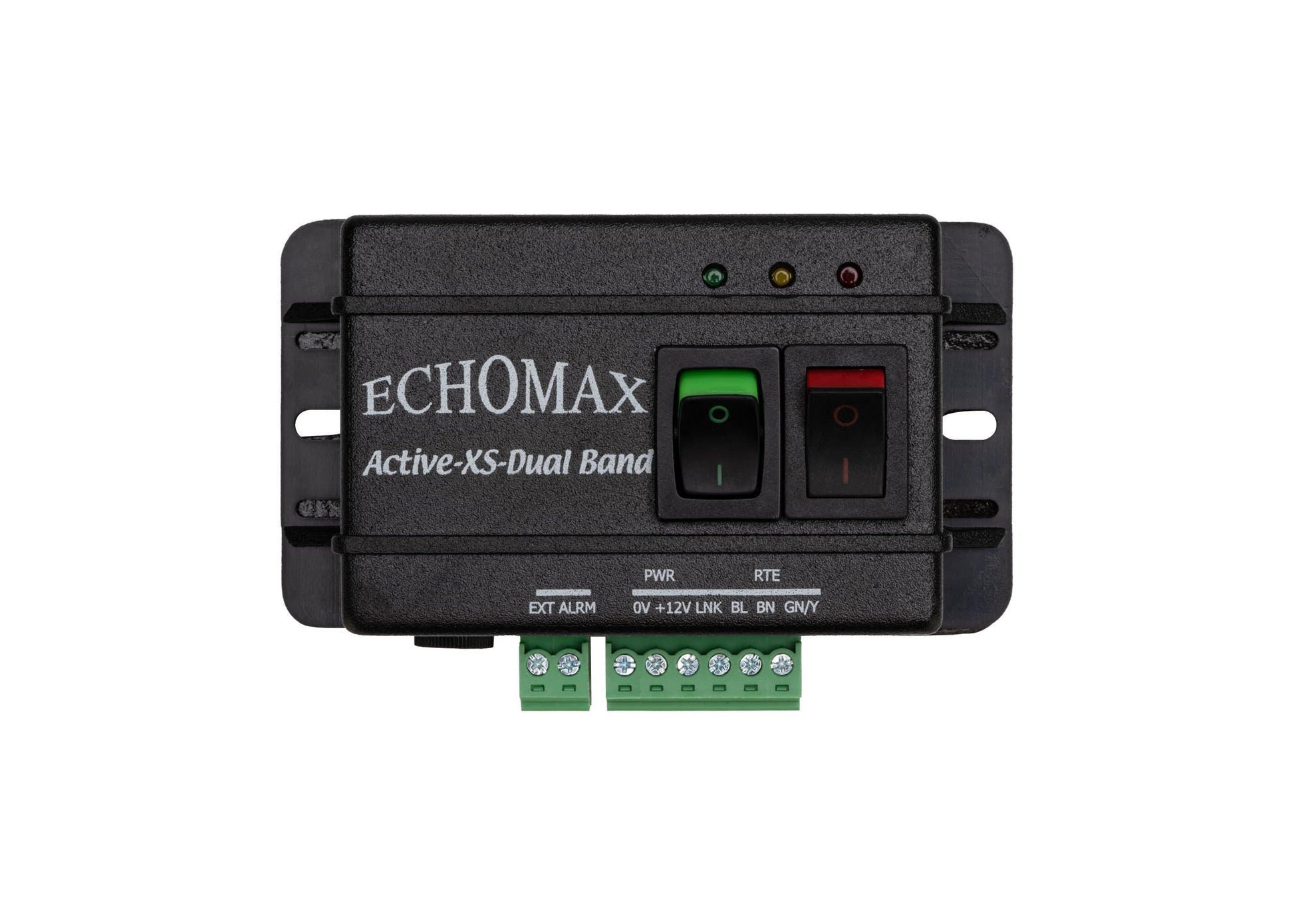

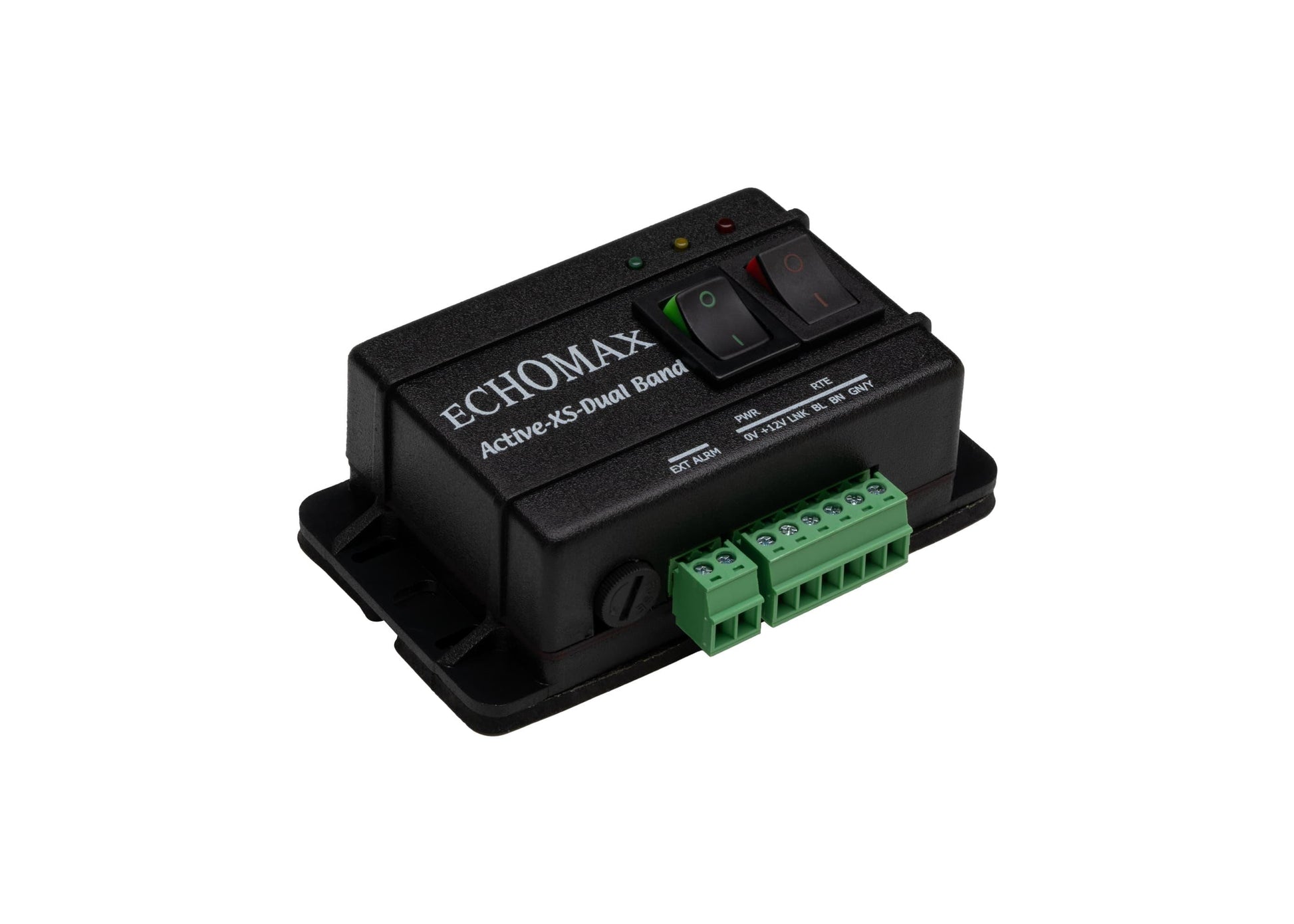

measure control box W92mm x H51mm x D38mm
Currency 12V DC, Polarity and overvoltage protected
Standby consumption < 23 mA
consumption in work X-Band Radar approx. 190 mA

S-Band Radar approx. 155 mA

Art.-No. type H
mm
B
mm
weight
g
  AM727
Active-XS-Band 685 40,5 509 g *)
  AM927
hoisting version
